WTG温度计套管

产品详情

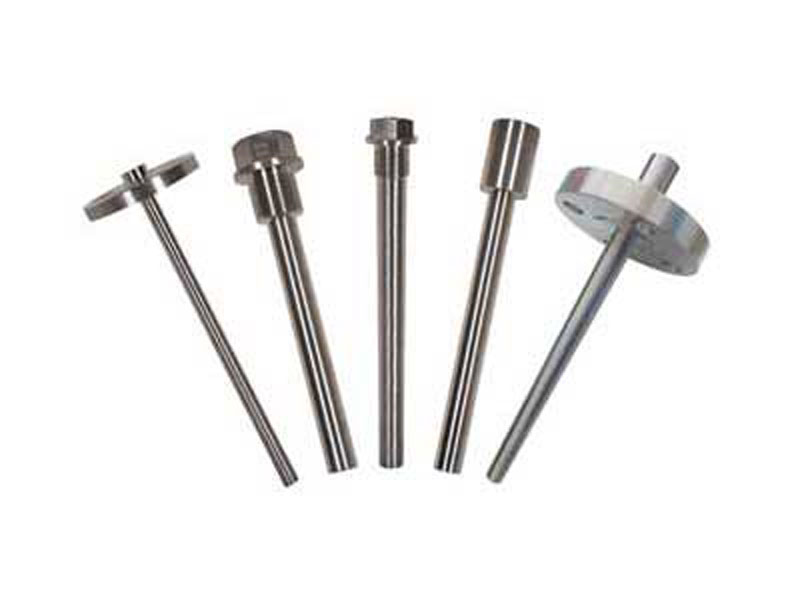

WTG双金属温度计套管

当工艺过程存在高压、高流速或腐蚀性的情况,双金属温度计本身的保护管不能适用于这样的条件时,以及要求末装仪表前工艺管道或设备为密闭系统的场合,应采用温度计套管以保证安全和正常操作。对于中、低压介质宜选用直形或锥形钻孔管式温度计套管;对于被测介质流速较高或要求温度计套管有高强度的场合,应选用锥形钻孔管式套管;对于要求减小阻力或减小热响应时间的场合,可选用阶梯形温度计套管。

温度计套管的规格

u   套管形式:直形、锥形、阶梯形

u   套管种类:无缝钢管、整体钻孔管

u   套管直径:内径Φ6~Φ16(整体钻孔管);外径Φ12~Φ30(无缝钢管)

u   套管总长度:整体钻孔管:≤1000mm;无缝钢管 :根据需要

u   套管材质:不锈钢、钛、哈氏合金、蒙乃尔合金、高温钢等

u   套管安装形式:直螺纹、锥螺纹、焊接式、法兰式

温度计套管型号表示

WTG   —   1    2

代号

注解

W

温度仪表

TG

套管

1

套管结构形式

E 无缝钢管式(分体焊接)

T 直形钻孔管式(整体钻孔)

P 锥形钻孔管式(整体钻孔)

S 阶梯形钻管式(整体钻孔)

2

安装连接方式

G 直螺纹

N 锥螺纹

W 焊接

F 法兰

如有其它要求,须我厂技术确认并澄清后可定制。

外型尺寸:

I:插入深度--由用户根据设备或管道尺寸确定

T:延伸长度--当设备或管道有保温层时,可根据需要有延伸长度

L:套管总长度

订货需知

型号/结构形式/连接形式/总长/插入深度/连接螺纹

样板表示

WTG   -   P   N   /   L /   l   /   Z3/4

u   WTG ----- 型号

u   P   ----- 结构形式

u   N   ----- 连接形式

u   L   ----- 总长

u   L   ----- 插入深度

u   Z3/4″ ----- 连接螺纹

文字表述

双金属温度计套管,锥形套管锥螺纹连接Z3/4″``总长L×插入深度l=200×150
