SBWZ温度变送器

产品详情

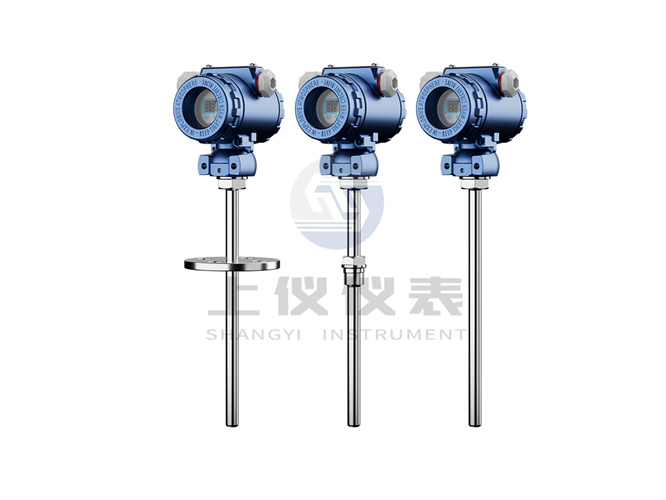

SBWZ系列一体化温度变送器/带热电偶(阻)温度变送器

SBWZ系列带热电偶或带热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它集热电偶或热电阻同变送器为一体,直接测量各种工业过程中-2001600范围内的液体、蒸汽和气体介质的温度,将温度转变成与热电偶、热电阻电信号成正比的420mA统一输出信号,送显示、记录调节仪表或计算机。作为新一代的温度变送器,它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。

产品特点

变送器部件是小型化的,可安装于热电偶热电阻的接线内,成为一体化温度变送器。

作为一体化温度变送器在工业现场直接输出4~20mA信号,这样既省去昂贵的补偿导线,又提高了信号长距离传送过程中的抗干扰能力。

变送器部件精度高、功耗低,使用环境温度范围宽,工作稳定可靠。而且由于采用硅橡胶密封结构,变送器耐震、耐湿,适宜于恶劣现场环境中使用。

具有线性化校正功能,热电偶温度变送器具有冷端温度自动补偿功能。

应用面广、既可与热电偶、热电阻形成一体化现场安装结构,也可作为功能模块安装在检测设备中。

型号表示



W

规格

内容


通用型

R


热电偶

Z


热电阻





2


输出与对应温度呈线性

4


输出与对应输入信号呈线性

输出性质

0


通用型

热电偶



1


E镍铬-铜镍

2


K镍铬-镍硅

3


S铂铑10-铂

4


B铂铑10-铂铑6

5


T铜-铜镍

8


N镍铬硅-镍硅

热电阻



1


Cu50铜电阻

4


Pt100铂电阻

8


非隔离型带测温元件

电路类别

0


常规型

1


智能型

器件类别

/




WR

WZ

系列的后缀编排



WR

WZ

系列的后缀编排



WR

WZ

系列的后缀编排



常规型

K

铠装型

补充说明




W

-

/


结构

带热电偶(阻)、温度变送器由热电偶或热电阻和变送器部件组成。

热电偶包括热电偶元件、保护管、接线盒等主要部份;两者的接线盒和保护管相同。

热电偶元件由铠装热电偶组成;热电阻元件由铠装铂电阻组成。

保护管:要求耐高温、耐磨蚀、能承受温度急剧变化,有良好的气密性及足够的机械强度,现采用两种不同牌号的不锈钢管制成。

接线盒用铝合金制成,为防水式,防护等级IP65

变送器部件:由壳体、盖板、电路板、接线柱等组成,用硅橡胶浇封方法使用电子元件密封在壳体内,因此不可拆卸。
