LDCK 电磁流量计


400-089-1168 在线询价

产品详情

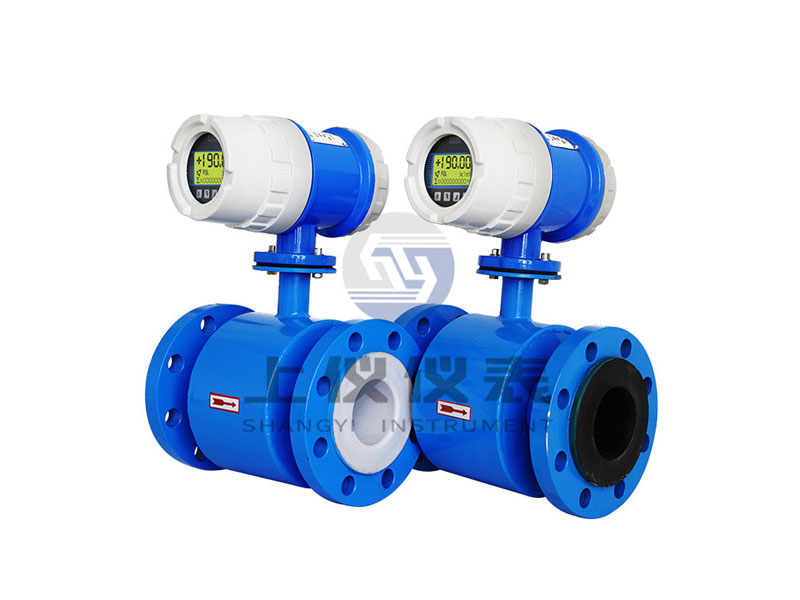

LDCK 电磁流量计

一、产品原理
电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。它集智能化、小型轻量一体化，多功能、高精度、高可靠性为一体的流量仪表产品。在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用。电磁流量计是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量图1所示。

二、性能特点

1、抗干扰力强，几乎不受外界干扰

2、测量不受流体密度、粘度、温度、压力和电导率变化的影响

3、测量管内无阻流部件无压损、直管段要求低。

4、管道内无可动部件，无阻流部件，测量几乎没有负压压力损失

5、具有自检与自诊断功能

6、在现场可根据用户实际需求在线修改量程

三、表头功能

1、液晶背光显示

2、瞬时流量、累计流量计、显示流量百分比图2所示

3、一键查询净累计值、正向累计值、负向累计值、当前电导率等效值

4、多单位可切换(L、m³、Kg、t/s、min、h)

5、485通讯远传读取数据

四、衬里选型

衬里材料	主要性能	*高介质温度		适用范围
衬里材料	主要性能	一体型	分离型
聚四氟乙烯（F4)	是化学性能很稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和*水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。	70℃	100℃ 250℃ (需特殊订货)	1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
聚全氟乙丙烯（F46)	同F4，耐磨性、抗负压能力高于F4。		同上
聚氟合乙烯（Fs)	适用温度上限较聚四氟乙烯低，但成本也较低。		80℃
聚氯丁橡胶	1、有*好的弹性，高度的扯断力，耐磨性能好。 2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。		80℃ 120℃ (需特殊订货)	水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶	1、耐磨性能*强。		80℃	中性强磨损的矿浆、煤浆、泥浆
聚氨酯橡胶	2、耐腐蚀性能较差。		80℃	中性强磨损的矿浆、煤浆、泥浆

五、电*选型

电*材料	耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti	用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
哈氏合金B	对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fc＋、Cu＋下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋、Cu＋)时，则腐蚀大为降低。
钽	具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。
铂／钛合金	几乎能耐一切化学介质，但不适用于*水和铵盐。
不锈钢涂覆碳化钨	用于无腐蚀性，强磨损性的介质。
注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

六、流量口径对照表

口径mm	流量范围m³/h	口径mm	流量范围m³/h
DN10	0.16~2.5	DN400	250～4000
DN15	0.4~6	DN500	400～6000
DN20	0.6～12	DN600	600～10000
DN25	1.0～16	DN700	800～12000
DN32	1.6~25	DN800	1000～16000
DN40	2.5～40	DN900	1200～20000
DN50	4.0～60	DN1000	1600～25000
DN65	6.0～120	DN1200	2500～30000
DN80	10～160	DN1400	3000～50000
DN100	16～250	DN1600	3000～60000
DN125	25~400	DN1800	5000～60000
DN150	40～600	DN2000	6000～100000
DN200	60～1000	DN2200	1367.78～136778.4
DN250	100～1600	DN2400	1627.78～162777.6
DN300	160～2500	DN2600	1910.38～191037.6
DN350	200～3000	DN2800	2306.56 ~ 236062.8

七、产品选型

型号	口径
SY-LDCK	10~2600
		代号	安装形式
		Y	一体式
		F	分体式
			代号	转换器型号
			ZA	圆形
			ZB	方形（仅适用于分体式）
				代号	供电形式
				AC	（交流）220V AC 50Hz(90~245V AC 50Hz)
				DC	（直流）24V DC (20~36V DC)
				LD	锂电池供电（不带信号输出）
					代号
					I
					f
					Rs
					H
					C
						介质温度
						≤65℃
						≤120℃
						≤180℃(仅适用于分体式）
						代号	内衬材质
						NE	氯丁橡胶（≤65℃）
						PVC	聚氯乙烯（≤70℃）
						PU	聚氨酯耐磨(≤80℃)
						PTFE	聚四氟乙烯（≤180℃）
							代号	电*材质
							316L	不锈钢
							HC	哈氏合金C
							Ti	钛
							Ta	钽
							Pt	铂
温馨提示：流量计选型必备，介质，口径（流量范围）、电*材质、衬里材质、安装方式

八、安装规范

1、应安装在水平管道较低处和垂直向上处,避免安装在管道的*高点和垂直向下处；

2、应安装在管道上上升处；

3、在开口排放管道安装,应安装在管道的较低处；

4、若管道落差超过5m时,在传感器的下游安装排气阀；

5、传感器绝对不能安装在泵的进出口处,应安装在泵的出口处。
