UQC系列磁翻柱式液位计

产品详情

侧装式磁翻柱式液位 UQC-C10 UQC-C11 UQC-C12 UQC-C13 UQC-C14 UQC-C15 UQC-C16 UQC-C17 UQC-C18

顶装式磁翻柱式液位 UQC-T30   UQC-T31 UQC-T32 UQC-T33 UQC-T34 UQC-T35

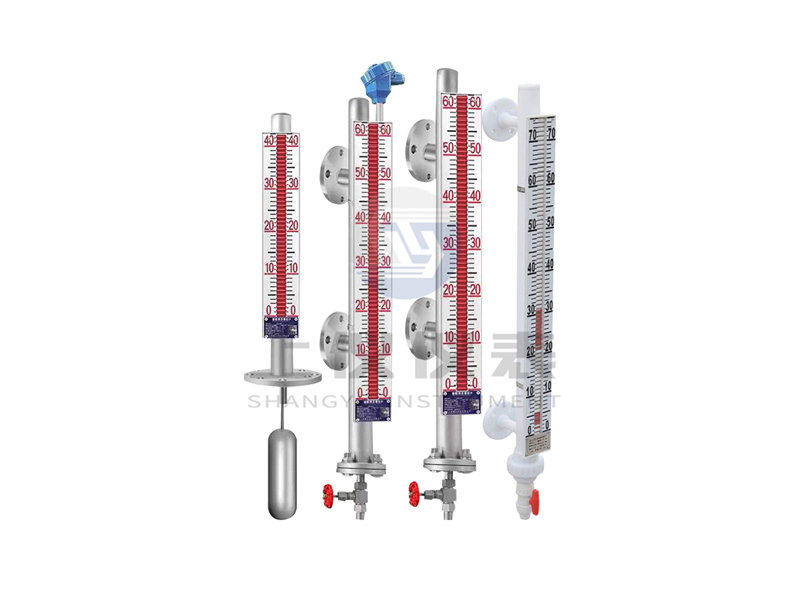

UQC 系列磁翻柱式液位计

UQC系列磁翻柱式液位计可适用于各种开口或密闭容器的液位测量,特别对高压、高温、高粘度、强腐蚀性介质更显其优越性。由于被测介质与指示器完全隔离,所以它比传统的板式、管式液位计具有更高的可靠性、安全性和实用性。该仪表与它的辅助仪表 LB 型磁型位置变送器、AK型磁性报警开关组合应用,可连续输出 4~20mA模拟信号及开关量信号,可实现液位的上、下限远距离的控制及报警。该仪表也可同其他的数显仪表配套使用,达到多种控制目的。因此,它广泛地用与电力、石油、化工、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

结构和原理

液位计根据浮力原理和磁性规合作用研制成。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到液位指示器,驱动液位指示器中的红、白翻柱翻转。当液位上升时,翻柱随着液位的高度相应变成红色,红色的高度表示容器中液位的高度,反之,液位下降时翻柱将由原来的红色变成白色。

LB 磁性位置变送器由液位传感器和转换模块组成。该变送器的传感器以捆绑的形式固定在 UQC 磁性浮球液位计的旁路管的外侧,使其处于液位计同一磁场系统中,当磁性浮子随液位上下移动时,对应液位位置的干簧管带动电阻器转换成二线制 4~20mADC标准信号输出。

AK 型磁性报警开关采用日本进口的全密封磁保持开关及其它组件组成。该报警开关以嵌口的形式固定在 UOC 磁性浮球液位计标尺的外侧,使其处于液位计同一磁场系统中,当磁性浮子随液位上下移动时,对应液位位置的全密封保持开关作用吸合,输出开关信号,通过控制装置达到控制目的。

上述的位置变送器和报警开关输出的信号可方便的与各类仪表配套使用,从而达到控制、调节、显示及报警的目的。

特点

适合容器内液体介质的液位、界位的测量。除现场指示外还可配位置变送器、报警开关进行远距离信号传递。

指示新颖、读数直观、指示器的观察方向可根据用户的需要位置而改变。

指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。

结构简单、安装方便、维护费用低。

耐腐蚀、防爆、无需电源。

主要技术指标

测量范围: 侧装式 300~8000 顶装式 300~4000底装式 300~4000

精确度: ±10mm

工作压力: ≤2.5MPa(普通型);≤16MPa(高压型)

介质密度: ≥0.45g/cm

介质温度: -196~1400℃
介质粘度: ≤0.4Pa·S对于粘度大的介质或温度低时易结晶的介质,可根据用户要求选用加热型夹套式液位计。

连接法兰: 采用化工部标准 HG20592~20635-97

选型参数表:UQC-

C

侧装式:C10-C18(该格只填数字)

T

顶装式:T30~T35(该格只填数字)

D

底装式:D40-D45(该格只填数字)


O

盲板法兰,不配排污阀


W

液位计底部配排污阀



An


配 AK 型磁性报警开关,n 表示报警开关的数量,n=1,2,3……




R

配捆绑式 LB 型磁性位置变送器,输出二线制 4-20mADC





P

普通防水型





B

本质安全型iaICT4 配 DFA-3100齐纳安全栅(GY00189),安全栅有用户自备





Bd

dIICT4~CT6






L=

测量范围(mm)







-口口

介质温度








D

开口常压容器








工作压力(MPa)

侧装式:型号 UOC-C10C11C12C13C14C15C16C17C18

型号UQC-

结构特点

接液材质

测量范围

L(mm)

适用介质条件

法兰连接

浮子材质

温度(℃)

压力(MPa)

密度(g/cm³)

DN(mm)

C10

标准型

301;304;316

300~8000

150

2.5

0.45~1.95

25

304;316;T钛合金

Clla

高温中压型

301;304;316

300~8000

300

9.6

0.95~1.95

25

304;316;T钛合金

Cllb

高温高压型

301;304;316i

300~8000

300

16

0.95~1.95

25

304;316;T钛合金

C12

高温低压型

301;304;316

300~8000

300

4.0

0.9~2

25

304;316;T钛合金

C13

液化气专用型

301;304;316

300~8000

150

2.0

0.46~0.69

0.55~0.89

25

304;316;T钛合金

C14

普通耐腐型

316

300~8000

150

4.0

0.46~1.2

25

316;T钛合金

C15

PVC耐腐型

PVC-U

300~4000

45

1.6

1.0~2

25

PVC-U

C16

防腐型(内衬四氟)

不锈钢

内衬PTFE

300~4000

150

2.0

0.8~2

25

PTFE

C17

蒸汽夹套加热型

301;304;316

300~4000

150

2.5

0.9~2

25

304;316;T钛合金

C18

防霜型

301;304;316

300~8000

-196~+100

4.

0.46~1.2

25

304;316;T钛合金

顶装式 型号 UOC-T30T31T32T33T34T35

型号UQC-

结构特点

接液材质

测量范围

L(mm)

适用介质

法兰连接

温度(℃)

压力(MPa)

密度(g/cm³)

粘度

(Pa.S)

DN

(mm)

PN

(Mpa)

T30

旁通管式

301;304;316

300~4000

-10~+400

0~2.45

0.45~1.95

≤0.04

50

2.5

T31

碳钢护管式

301;304;316

300~4000

-10~+400

0~6.3

0.95~1.95

≤0.04

100

2.5

T32

不锈钢护管式

301;304;316

300~4000

-10~+400

0~2.45

0.95~1.95

≤0.04

100

2.5

T33

PVC防腐型

PVC-U

300~4000

-10~+45

0~1.6

0.9~2

≤0.04

100

2.5

T34

防腐型

(内衬四氟)

1Cr18Ni9Ti内衬 PTFE

300~4000

-10~+400

0~2.45

0.46~0.69

0.55~0.89

≤0.04

100

2.5

T35

蒸汽夹套

加热型

301;304;316

300~4000

-20~+250

0~1.6

0.46~1.2

≤0.04

100

2.5
